Boost SML Tutorial

Motivation

Wer mit Robotern arbeitet, wird früher oder später eine Zustandsmaschine programmieren müssen, da Roboter typischerweise verschiedene Betriebszustände einnehmen können.

Was sind State Machines?

Eine State Machine (deutsch: Zustandsautomat) ist ein Modell, das beschreibt, wie sich ein System abhängig von seinem aktuellen Zustand und einem Ereignis verhält. Statt viele verschachtelte if-Anweisungen zu verwenden, definiert man klar:

Zustände – z. B. „Aus”, „Ein”, „Pause”
Ereignisse – z. B. Tastendruck oder Timer
Übergänge – wann von einem Zustand in einen anderen gewechselt wird
Aktionen – was beim Wechsel oder innerhalb eines Zustands passiert

Boost SML

Boost State Machine Language wurde 2016 von Kris Jusiak entwickelt.

Erste öffentliche Version auf GitHub: 2016
Anzahl der Contributors: ~50
Ein bis zwei Releases pro Jahr
Kein offizieller Teil von Boost

Projektseite: https://github.com/boost-ext/sml

Installation

Variante 1 – Download Header

Flache Kopie ins Projekt

cd ~/robot_sml_demo
mkdir boost
wget https://raw.githubusercontent.com/boost-ext/sml/master/include/boost/sml.hpp

Einbinden mit

#include "boost/sml.hpp"

Variante 2 – Globale Verfügbarkeit

cd ~
git clone https://github.com/boost-ext/sml

Erstellt den Ordner sml im Home, dann kann man über CMake das Verzeichnis inkludieren

target_include_directories(robot_sml_tutorial PRIVATE
/home/jboegeholz/sml/include
)

Einbinden mit

#include <boost/sml.hpp>

Variante 3 – git submodules

Eine weitere Variante ist die Einbindung über submodules.

mkdir external
git submodule add https://github.com/boost-ext/sml external/boost
git submodule update --init --recursive

#include "../external/boost/include/boost/sml.hpp"

Einfache State Machine

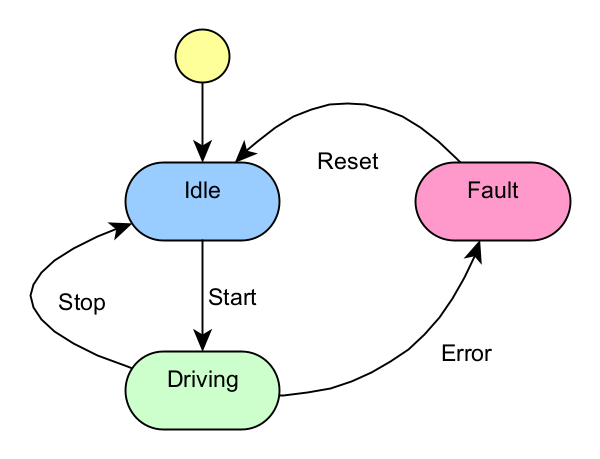

Im folgenden Implementieren wir eine einfache State Machine für einen Roboter:

State	Event	New state
Idle	Start	Driving
Idle	Error	Fault
Driving	Stop	Idle
Driving	Error	Fault
Fault	Reset	Idle

Erste Implementierung

Eine State Machine in SML benötigt drei Dinge:

Zustände + Events
Transition Table
Transition durch die Zustände mit process_event()

Modellierung der Zustände und Events

In Boost.SML können Zustände und Events durch structs implementiert werden:

// States
struct Idle {};
struct Driving {};
struct Fault{};

// Events
struct Start{};
struct Stop{};
struct Error{};
struct Reset{};

Transition Table

Die Transition Table ist das Herzstück der State Machine. Der Startzustand wird über * definiert, dann folgt die Modellierung der Zustandsübergänge nach dem Muster:

src_state + event = dst_state

struct Robot
{
    auto operator()() const
    {
        using namespace sml;
        return make_transition_table(

            *state<Idle>+ event<Start> = state<Driving>,
            state<Driving> + event<Error> = state<Fault>,
            state<Driving> + event<Stop> = state<Idle>,
            state<Fault> + event<Reset> = state<Idle>
        );
    }
};

TEST(SimpleStateMachine, TestStartState) {
    const sml::sm robot{};

    robot.visit_current_states([](auto state) {
        EXPECT_STREQ(state.c_str(), "Idle");
    });
}

Im Grunde ist Robot hier keine State Machine, sondern eine Konfigurationsklasse. Der operator()()-Ausdruck bedeutet, dass der Funktionsaufruf-Operator überladen wird. Klassen, die diesen Operator implementieren, erzeugen Objekte, die wie ganz normale Funktionen aufgerufen werden können. Solche Objekte nennt man auch Funktoren.

Transition durch die Zustände

Eine Transition von einem Zustand in einen anderen wird durch process_event ausgelöst:

TEST(SimpleStateMachine, TestTransition) {
    sml::sm robot{};

    robot.process_event(Start{});

    robot.visit_current_states([](auto state) {
        EXPECT_STREQ(state.c_str(), "Driving");
    });
}

Actions

Jedem Zustandübergang kann eine Aktion zugeordnet werden, hier im Beispiel mit Lambdas

src_state + event / action = dst_state

struct Robot
{
    auto operator()() const
    {
        using namespace sml;
        return make_transition_table(

            *state<Idle> + event<Start> / [] { std::cout << "Received <<Start>> Event";} = state<Driving>,
            state<Driving> + event<Error> / [] { std::cout << "Received <<Error>> Event";} = state<Fault>,
            state<Driving> + event<Stop> / [] { std::cout << "Received <<Stop>> Event";} = state<Idle>,
            state<Fault> + event<Reset> / [] { std::cout << "Received <<Reset>> Event";} = state<Idle>
        );
    }
};

Actions als Function Objects / Funktoren

Eleganter hingegen ist es, Actions ebenfalls als Funktor zu definieren, da das die Transition Table deutlich übersichtlicher macht:

struct start_action {
    void operator()() const {
        std::cout << "Start\n";
    }
};
struct stop_action {
    void operator()() const {
        std::cout << "Stop\n";
    }
};
struct error_action {
    void operator()() const {
        std::cout << "Error\n";
    }
};
struct reset_action {
    void operator()() const {
        std::cout << "Reset\n";
    }
};

...
return make_transition_table(

     *state<Idle>+ event<Start> / start_action{} = state<Driving>,
     state<Driving> + event<Error> / error_action{} = state<Fault>,
     state<Driving> + event<Stop> / stop_action{} = state<Idle>,
     state<Fault> + event<Reset> / reset_action{} = state<Idle>
 );

Guards

Ein Guard ist eine Bedingung, die entscheiden darf, ob ein Übergang stattfinden soll.

state + event [ guard ] = next_state;

Beispiel

auto battery_ok = [] { return true; };

...
*state<Idle>+ event<Start>[battery_ok] = state<Driving>,

Mehrere Guards verknüpfen

Das ist ein besonderes Feature von SML: Guards können mit &&, || und ! kombiniert werden.

state + event [ guard1 || guard2 ] / action = next_state;

Dependency Injection

Eine weitere große Stärke von SML ist die Verwendung von Dependency Injection.

Hier injiziert SML das RobotContext-Objekt in den Guard:

struct RobotContext {
    bool battery_ok = true;
};
...
*state<Idle>+ (StartEvent)[([](const RobotContext& ctx) {return ctx.battery_ok;})] = state<Driving>,

...
RobotContext ctx;
sml::sm robot{ctx};
robot.process_event(StartEvent());

User-Defined Literals (UDLs)

Zu Deutsch benutzerdefinierte Literale.

States

Für Zustände definiert SML das Literal _s, dadurch ist "Idle"_s ein gültiger Zustand.

Events

Für Events existiert das Literal _e:

auto start_event = "Start"_e;

Die Transitiontabelle wird dadurch etwas besser lesbar:

return make_transition_table(

    *"Idle"_s    + start_event  = "Driving"_s,
     "Driving"_s + stop_event  = "Idle"_s,
     "Driving"_s + error_event = "Fault"_s,
     "Fault"_s   + reset_event = "Idle"_s
    );

Im process_event muss es dann so aufgerufen werden:

robot.process_event(start_event());

Fazit & Ausblick

SML ist eine kleine, schlanke Library für State Machines in C++. Sie überzeugt durch ihre ausdrucksstarke Syntax, Dependency Injection und die Möglichkeit, Guards flexibel zu kombinieren.
